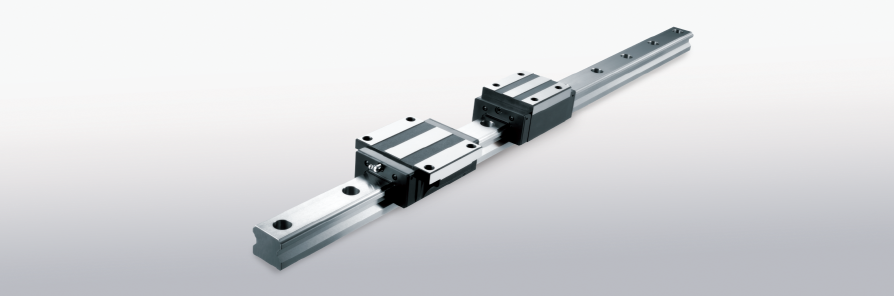

直线导轨(也称为线性运动导轨或线性滑轨)是使用循环滚珠或滚柱轴承实现平滑直线运动的精密机械部件。广泛应用于需要高精度和低摩擦的CNC机床、自动化系统和精密设备中。

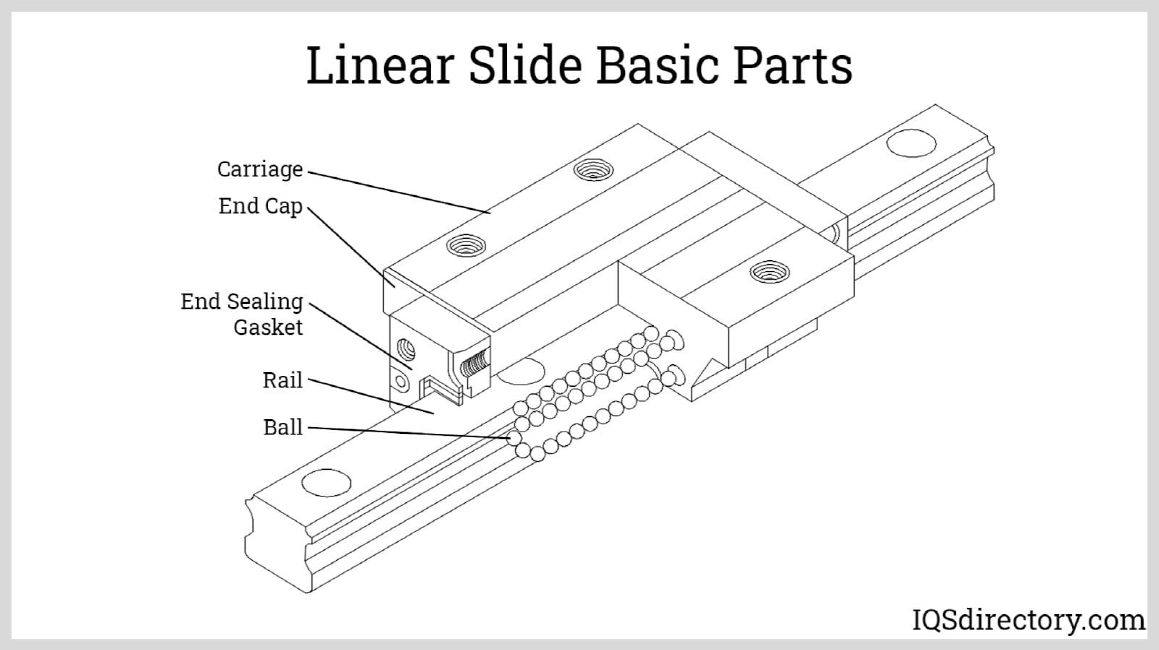

![[图示: 轨道、滑块、滚珠/滚柱、端部密封、润滑口]](image/LMGIllustration.png)
| 类型 | 特性 | 精度 | 负载能力 | 应用 |
|---|---|---|---|---|
| 滚珠导轨 | 点接触，摩擦最低 | ±0.005mm | 中等 | 高速CNC，3D打印机 |
| 滚柱导轨 | 线接触，刚性更高 | ±0.003mm | 高 | 重型加工中心 |
| 轮廓导轨 | 四点接触，预压 | ±0.001mm | 非常高 | 精密磨床，三坐标测量机 |
| 交叉滚柱导轨 | 90°滚柱排列 | ±0.0005mm | 非常高 | 半导体设备 |
注:许多机床制造商使用基于这些技术的专有导轨系统。
| 维护任务 | 频率 | 操作 |
|---|---|---|
| 润滑 | 每100-500公里行程 | 使用推荐油脂(如克鲁伯Isoflex NBU 15) |
| 密封检查 | 每月 | 检查裂纹或变形 |
| 轨道清洁 | 脏污环境中每周 | 使用无尘布和异丙醇 |
| 预压检查 | 每年 | 用千分表测量滑块游隙 |
